管井门型材断面和立面图绘制要求

管井门型材断面和立面图绘制要求：
管井门型材断面图

企业根据市场的需求及本企业自己的技术力量、工艺、设备情况，对长期、稳定加工的几种型材列为企业自己产品图集中的型材分别绘制断面图。断面图应分别用粗实线画出剖切面切到的部分图形，如框、扇、框梃、压条、密封条等断面图。型材断面图应注意是什么系列的平开窗或推拉窗。具体可参照有关国家或省铝合金门窗产品图集进行绘制。

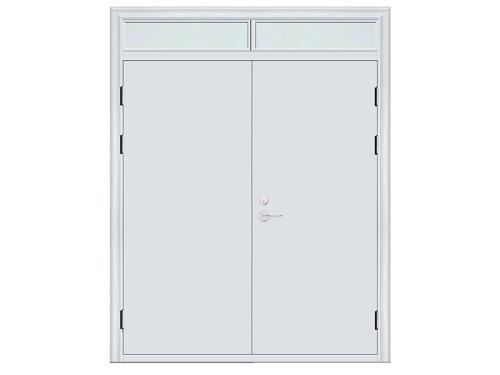

管井门立面图

铝合金门窗立面图应按《建筑制图标准》(GB/T 50104- 2010) 绘制，按《建筑门窗洞尺寸系列》(GB/T 5824- 20080 确定不同宽、高洞口的尺寸。立面图为外视图。框构造尺寸与饰面材料有关，根据常用的饰面材料般考虑厚度为20~ 30mmm则铝合金门窗的框构造尺寸般比洞口尺寸减少50mmm 左右。如果具体工程用外饰面材料厚度有特殊要求，则框构造尺寸可根据具体工程进行调整。为方便用户选用及施工安装操作方便、 立面图应根胡(建筑门南术语) GCB 58 20及《铝合全门窗) (GB/T 8178- 20)0) 的规定，标明铝合金门窗立面的代号、窗的开启形式。一般情况下， 一个企业的铝合金门窗图集中的立面图应根据常用的型材系列设立:推拉窗立面、平开窗立面、平开下悬窗立面等。企业应根据具体情况确定。
